计算机底层基础知识扫盲

重点知识点（大纲）：

• 计算机组成 —— 控制器、运算器、存储器、输入设备、输出设备；

• 现代计算机：CPU（控制器+运算器）、主存+磁盘（存储器）、外围设备（输入输出设备）、主板（芯片组<司机>/总线<高速公路>）

• CPU逻辑组成 —— 控制单元、运算单元、存储单元

• CPU执行指令的过程：取指令 ——> 指令译码 ——>执行指令 ——> 访存数据 ——> 写回结果

• DMA总线优势 —— 当要从磁盘将数据拷贝至主存时，可通过DMA总线，释放CPU；（总线控制权转移）

• 存储器 —— 寄存器、3级缓存、主存、磁盘

• 缓存一致性协议（MESI）

• 程序局部性原理 ——> 缓存行（按块读取）——> Intel芯片64字节（实践经验折中值）

• 缓存数据一致性 ——> 缓存一致性协议（轻量级MESI）——> 总线锁（重量级）

• 伪共享 ——> 总线风暴 ——> 缓存行对齐编程模式 ——> JDK8中@Contented注解

• NUMA（非统一内存访问）——> JVM内存分配TLAB机制

• 汇编语言就是机器语言，只是加了一些助记符

• 内存和磁盘的实现差异

计算机底层的基础知识，我们不需要学习太深，但是应该有适当的理解，这样更有助于我们深刻地理解我们后面关于内核Kernel，乃至更后面的应用层的技术。

一、计算机组成

1、冯·诺依曼体系

计算机五大组件：运算器，控制器、存储器、输入设备、输出设备

具体到现代计算机，结合本文最顶部的计算机组成逻辑图：

• CPU = 运算器 + 控制器

• 内存 + 磁盘 = 存储器

• 鼠标 + 键盘 + 显示器等 = 输入输出设备

而主板（芯片组 + IO总线等）负责：CPU、内存、磁盘、输入输出设备等之间的数据传输。

2、什么是主板？

• 存放在内存中的数据需要被CPU读取，CPU计算完成后，还需要把数据写回到内存中，然而CPU又不能直接插在内存中，这时候就需要主板出马了；

• 主板上又很多个插槽，CPU和内存都是插在主板上的，主板上的芯片组与总线就解决了CPU与内存之间的通讯问题。

• 芯片组控制着数据传输的流转方向，决定着数据从哪里流向哪里 —— 司机

• 总线是实际数据传输的高速公路，总线速度决定了数据的传输速度 —— 高速公路

总结就是：主板上又很多插槽，负责整个计算机各部件之间的数据传输，由芯片组（司机：控制数据流向）+ 总线（高速公路）组成。

3、什么是总线？

中大型计算机大多采用三总线结构：系统总线 + 内存总线 + IO总线

另外还有一种是两总线结构：系统总线 + IO总线

依然可以通过本文顶部的计算器组成逻辑图很直观的看到：

• 系统总线（CPU总线）：负责CPU和各个I/O之间的信息传输，由CPU管理；（可以访问内存）

• 内存总线（DMA总线）：负责主存与告诉外设之间的信息交换，由DMA控制器管理；（可以访问内存）

• IO总线（常见PCI总线）：外围设备互联总线；

所以，现代的计算机整体看，又可以看成：CPU + 主存（内存） +  外围设备 + 总线

通过以上的列表，我们知道，正常情况下 CPU总线 和 内存总线 都可以访问内存，但是他们却不可以同时访问内存，即同一时刻，只能有一条总线访问内存。

在实现DMA内存访问时，是有DMA控制器直接掌管总线的，因此，就存在了一个总线控制权转移的问题：

• 即当发生DMA传输前，CPU需要先将总线控制权交给DMA控制器，而在DMA传输完成后，DMA控制器应立即将总线控制权交回给CPU。

4、那么到底什么是DMA总线？为什么要设计DMA总线？

参考文章：https://www.cnblogs.com/ttaall/p/13738562.html

DMA，全称Direct Memory Access，即直接内存访问，是一种不经过CPU而直接访问内存的一种数据交互模式。

• 在没有DMA技术之前，如果需要将数据从硬盘读取到内存中，必须要依赖于CPU，数据必须要先经过CPU寄存器，再从CPU寄存器写到内存中；

• 但是有了DMA技术后，数据就可以不经过CPU寄存器，而是直接从硬盘中拷贝到内存中，很明显，这可以大大地提升效率。

我们做一下对比：

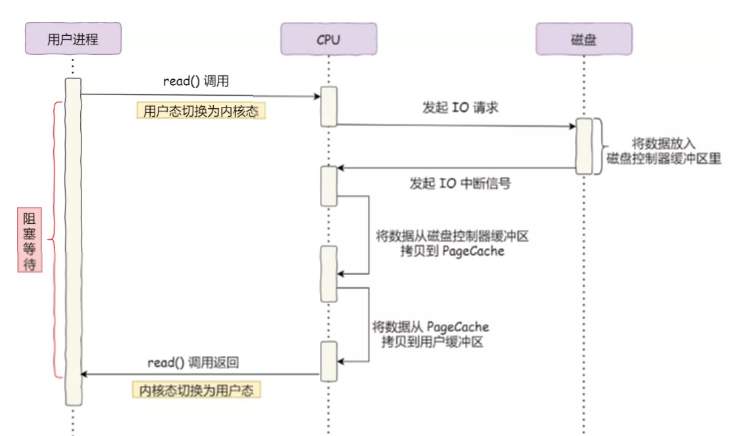

传统硬盘——内存读取模式：

DMA技术下的磁盘——内存读取模式：

总结，很明显：

• 有了DMA技术后，对于处理将数据从磁盘——>内存这样的操作的时候，CPU只需要刚开始介入下，通知DMA控制器（小弟）做事，之后自己就不用管了，直到DMA将任务完成后，才告知CPU任务已经完成；

• 在数据从磁盘——>内存的过程中，CPU完全被释放出来，可以去做其它事情（不涉及内存操作的任务），这样效率自然是可以大大提升的！

二、CPU的组成

参考文章：https://www.cnblogs.com/yilang/p/10993051.html

1、CPU的三大逻辑组成：

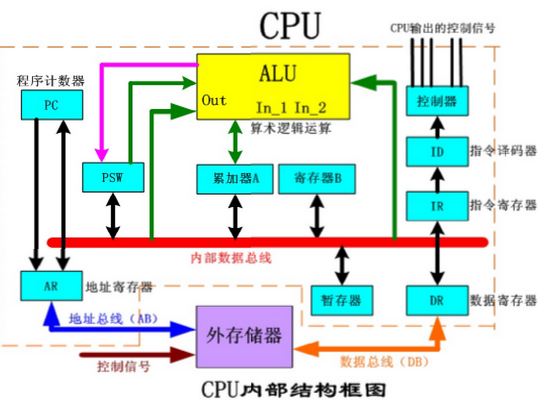

CPU从逻辑上可以分为三个模块，控制单元 + 运算单元 + 存储单元，而这三部分由CPU内部总线连接起来。

• 控制单元：整个CPU的指挥控制中心，对协调整个计算机有序工作至关重要！

• 由指令寄存器IR（Instruction Register）、指令译码器ID（Instruction Decoder）、操作控制器OC（Operation Controller）、时序发生器、程序计数器等部件组成。

• 运算单元：运算器的核心，真正干活的单元，可以执行算术运算（包括加减乘除算术运算及其附加运算）和逻辑运算（包括移位、逻辑测试或两值比较）！

• 相对于控制单元而言，运算单元接受控制单元的命令而执行动作，即运算单元所进行的全部操作，都是由控制单元发出的控制信号来指挥的，所以他属于执行部件；

• 由算术/逻辑运算单元（ALU）、累加器、数据缓冲寄存器、状态寄存器、通用寄存器组组成，所以它也是数据加工处理部件。

• 存储单元：是CPU中暂时存放数据的地方，里面保存着那些将要被处理的数据（从主存读过来等待被处理的数据），或已经处理过的数据（即将写回到主存的中的数据）！

• CPU访问寄存器中的数据要比访问内存中的数据快得多（近100倍），将数据批量地从内存读到寄存器中，以减少CPU读取内存得次数，从而大大提升CPU的工作速度；

• 由 CPU片内缓存（三级缓存）、寄存器组 组成。

经过上面的列表，我们还能够发现：

在CPU内部，存在大量的寄存器（上百个之多），在每一个单元中都存在着一些功能不同的寄存器，每个寄存器都有不同的职责；

对于以上的部件，或那些大量的寄存器，我们没必要全部了解，毕竟咱不是做CPU核心开发的，只需要记住一些核心组成的即可。

2、几大需要记住的核心组成：

• CU（Control Unit）：控制单元

• ALU（Arithmetic and Logic Unit）：算术/逻辑运算单元

• MMU（Memory Manage Unit）：内存管理单元

• Register：寄存器 —— 存在于任意单元中

• PC（Program Counter）：程序计数器 —— 属于控制单元

• Cache：CPU片内缓存（三级缓存）—— 属于存储单元

3、CPU执行指令的过程：

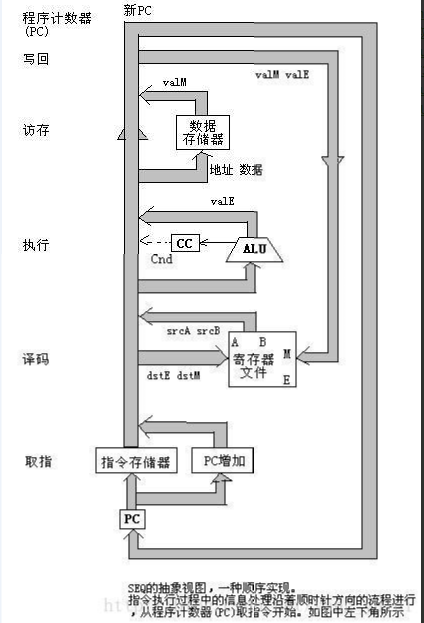

CPU执行指令分为5个阶段：取指令——>指令译码——>指令执行——>访存数据——>结果写回

• 取指令：将一条指令从主存中读取到指令寄存器的过程；

• 程序计数器PC中的数值，用来指示当前指令在主存中的位置。当一条指令被取出后，PC中的数值将根据指令长度而自动递增：

• 若为单字长指令，则（PC）+1àPC；

• 若为双字长指令，则（PC）+2àPC；

以此类推！

• 指令译码：指令译码器按照预定的指令格式，对取出的指令进行拆分和解释，识别区分不通的指令类别以及各种获取操作数的方法；

• 执行指令：完成指令所要求的各种操作，具体实现指令的功能；

• 访存数据：根据指令译码阶段，得到的指令类别以及获取操作数的方法，包括操作数在主存中的地址，此步骤需要从主存中读取数据并放到数据寄存器中，以用于运算；

• 结果写回：作为最后一个阶段，结果写回（Write Back，WB）阶段把执行指令阶段的运行结果数据”写回“到某种形式的存储介质中：不一定就是内存，更多时候先是写到CPU内部的寄存器（暂存器）中，以便被后续的指令快速获取！

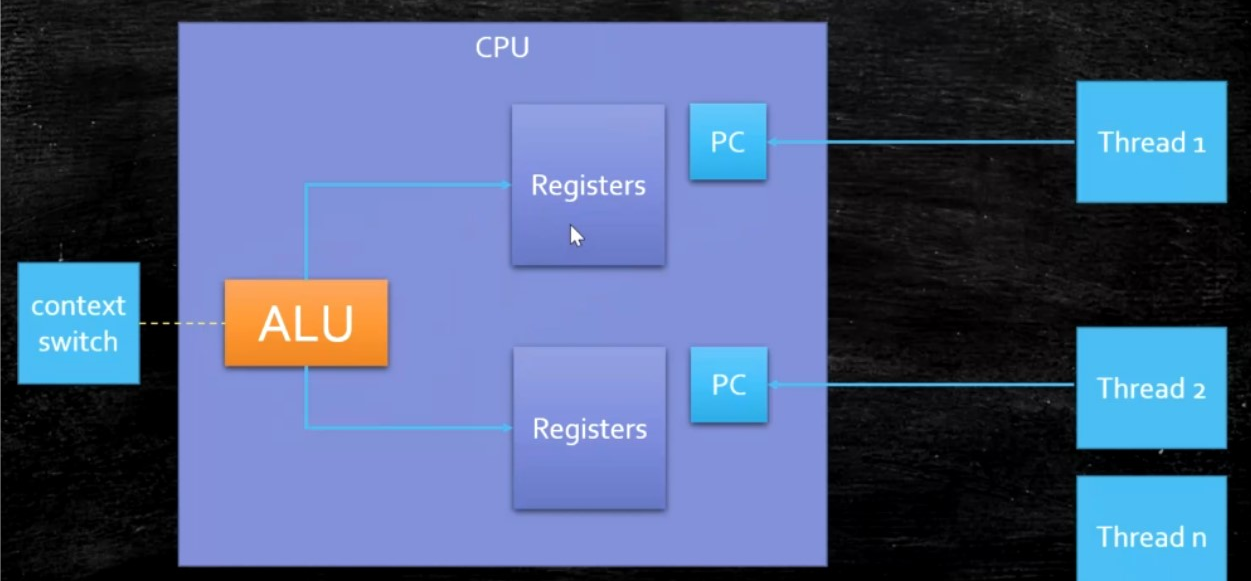

4、所谓的单核双线程（4核8线程）——超线程：

• 在没有超线程技术时，当线程切换时，需要将前一个线程的内容踢出去，然后换成新线程的内容；

• 当有了超线程技术后，只需要转头到另一个线程的寄存器中取数据处理即可，非常方便，所以性能可以大大地被提升！

三、CPU中的存储器

我们都知道，在整个计算机中，存在着大量的存储形式，如各种寄存器、内存、磁盘；它们之间存在着很明显的层次结构。

1、各种存储形式的速度对比：

由此可见，在我们应用层开发者眼中一直很快的内存，在和CPU内部的存储单元比起来时，还是很慢的，差了将近100倍！

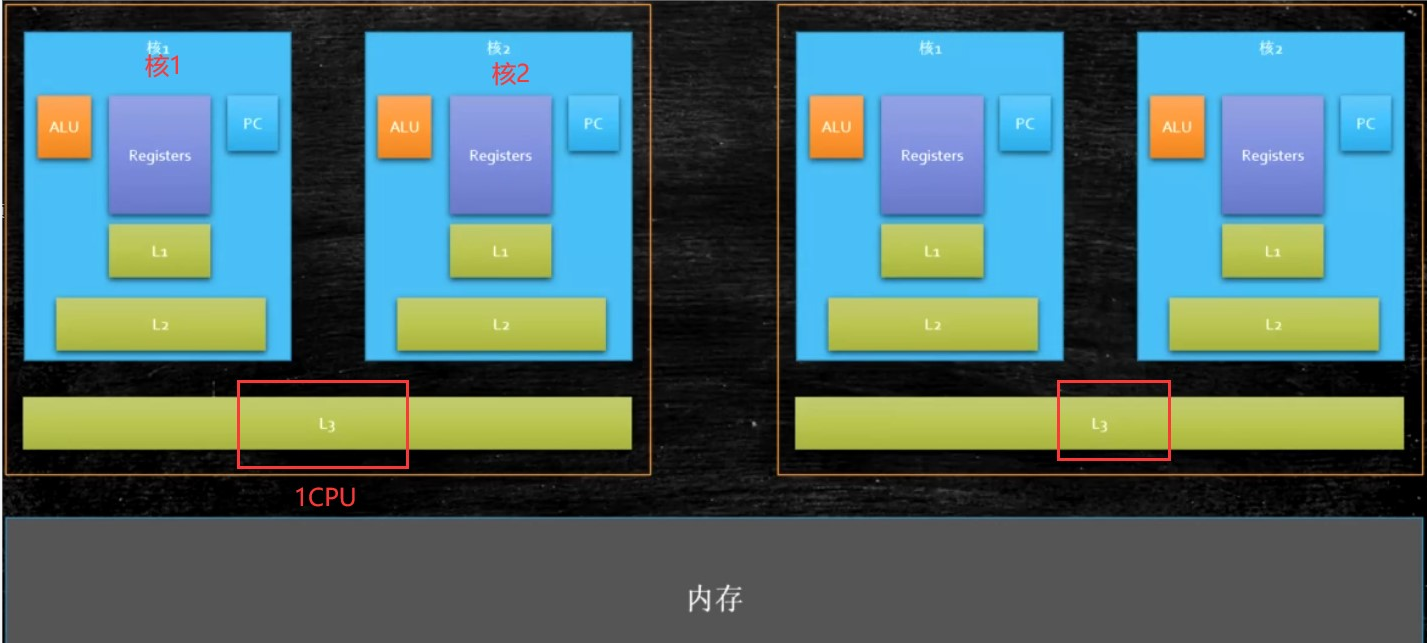

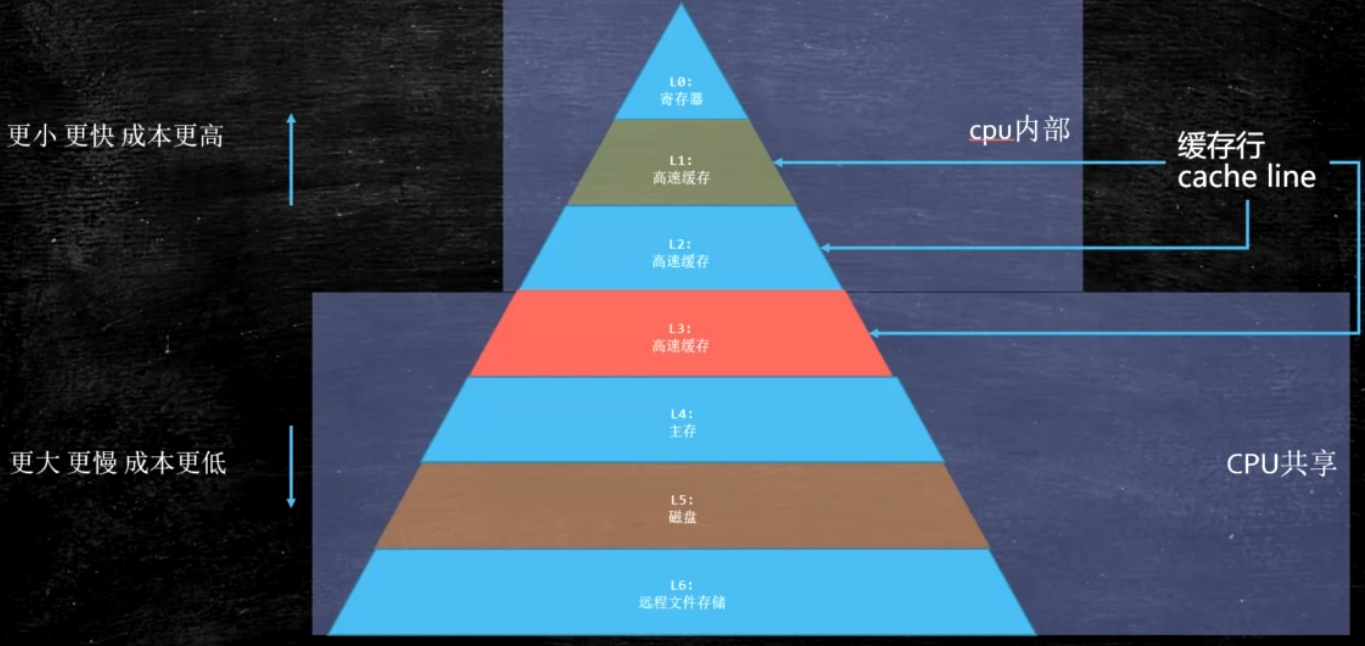

2、多核CPU结构图（L1/L2/L3存在的位置）：

由上图，我们可以很清晰的看到：

• L1、L2属于每一个核，而L3属于CPU级别的，即同一个CPU中的多个核共用一个L3 Cache！

• 主存时所有CPU公用的，整个计算机共用内存区域！

3、程序局部性原理，可以提高效率：

定义：

程序局部性原理：程序在执行时呈现出局部性规律，即在一段时间内，程序的执行仅限于程序的某一部分。相应的，程序所访问的存储空间也局限于内存的某一区域。

局部性通常有两种形式：时间局部性 + 空间局部性

时间局部性：被引用过一次的存储器位置，在未来大概率会被多次使用；

空间局部性：如果一个存储器的位置被引用，那么将来它附近的位置也大概率会被引用到。

基于程序局部性原理，按块读取的数据读取方案就可以大大地提升性能！

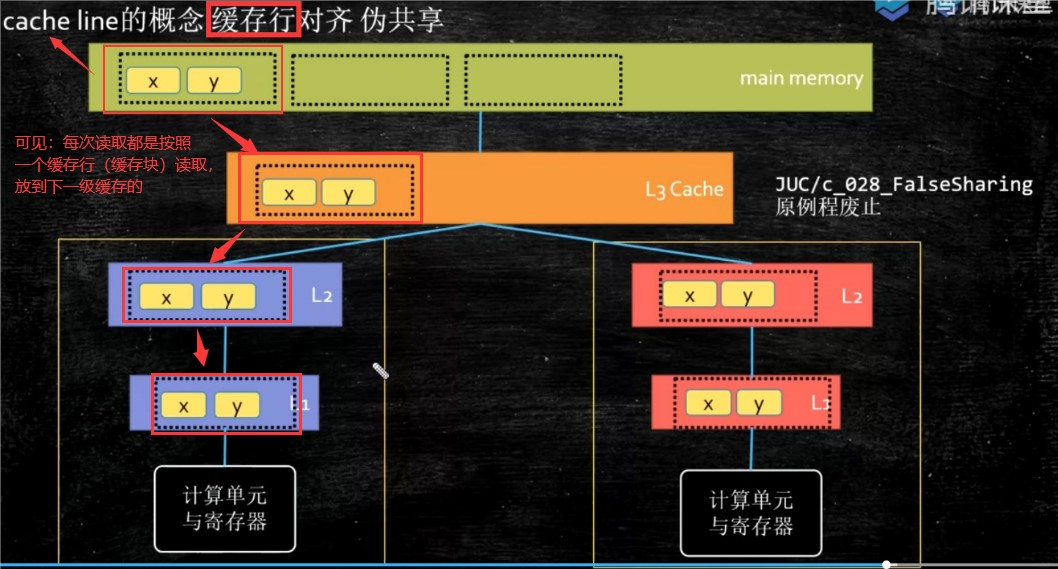

按块读取：如果我们读取数据的时候，只需要读取一个字节，但是基于程序局部性原理，我们就不会只读取需要的那一个字节，而是以缓存行（缓存块）为单位，每次从上一级缓存中多读一点数据放到下一级缓存中；

充分发挥总线CPU针脚能一次性读取更多数据的能力。

4、缓存行（缓存块）的大小？

在Intel芯片中，设计的缓存行大小为64字节，但是这不是计算出来的结果，而是个最优实践的总结值！

• 缓存行越大，局部性空间效率越高，但是读取时间慢；

• 缓存行越小，局部性空间效率越低，但是读取时间快；

所以64字节大大小，只是Intel芯片经过长期实践，总结出来的折中经验值！

5、缓存一致性协议（MESI）——缓存锁：

通过上面的内容，我们知道了，数据是按缓存行（缓存块）被读取到下一级缓存的，那么如上图，当左边核的缓存行被修改过，哪怕一个字节，也必须得让右边得核知道，不然就出大问题了！

为了解决这一问题，Intel公司的CPU中使用的技术，就是缓存一致性协议（MESI）！

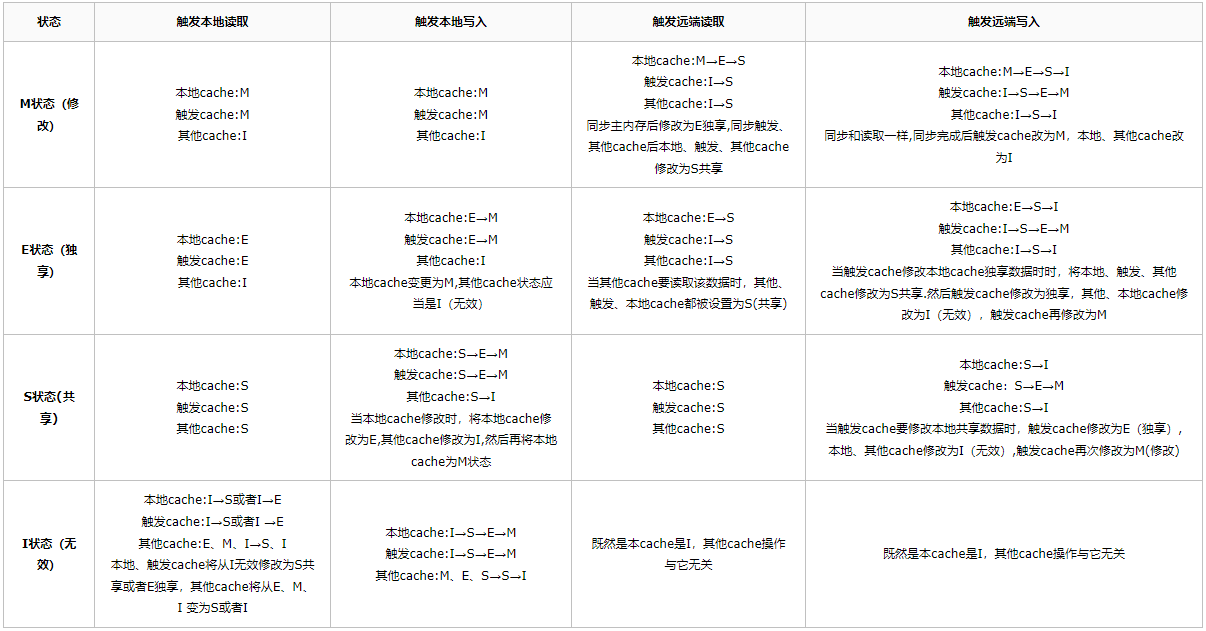

缓存一致性协议定义了缓存行的4种状态：Modified（被修改过的）、Exclusive（独占的）、Shared（共享的）、Invalid（失效的），使用2bit即可表示此4种状态，而MESI英文简写也就是这四个单词的首字母！

大概总结下就是：

• 所有的缓存行，通过类似监听器的方式，监听一些事件：本地读、本地写，远端读，远端写！

• 如果某个核中的变量x所在缓存块状态为（E，独占的），那么当他修改数据时，只需要将自己状态变为M，然后再写回主内存即可，当写回成功后，就再次变为（E，独占的）；

• 但是当监听到有其它核也在读取这个数据时，上面的核中的x所在缓存块的状态就会升级为（S，共享的）—— 不存在其它核没读取，直接修改的情况；

• 当某个核修改了本地变量x，如果x所在缓存块状态为（S，共享的），那么会将自己缓存块的状态变为（M，代表本地修改过，并且与主内存不一致），然后将x新值写回到主内存中，同时发出信号通知其它核将它们的对应缓存块状态置为（I，失效状态）；

补充：为了解决缓存一致性问题，其实还存在一种比MESI更重的协议——总线锁（某个处理器为了对某个变量执行修改操作，直接给总线发了一个LOCK#信号，从而直接将总线占为己有，阻塞其它所有的处理器使用总线，这显然大大地降低了CPU的并行度！）

有些无法被缓存的数据，或者跨越多个缓存行的数据，就得要用到总线锁，才能够保证多个核之间得缓存数据一致性！

6、一种框架常见的编程模式——缓存行对齐：

伪共享：引入了缓存行，本来是为了提高效率，但是由于这些数据经常被并发访问，而又必须保证缓存数据一致性，这就导致左边核刚修改完就得立即通知右边核废弃之前的缓存，重新从主存种读取最新值，这样频繁左右通知，效率反而会大大降低，这就成了伪共享！

总线风暴：如果频繁发生上述描述的左右通知的情况，JAVA中volatile关键字的嗅探机制，以及CAS操作底层都会频繁占用总线带宽，导致总线流量激增，这样就容器触发总线风暴！

对于一些敏感的数据，会存在线程高竞争的访问，这时候，为了保证不发生伪共享，我们就可以使用缓存行对齐的编程模式；

可以看著名框架Disruptor并发框架中关于cursor指针的实现：

一个long类型变量占用8个字节，而一个缓存行为64字节，可以容纳8个long类型的变量！

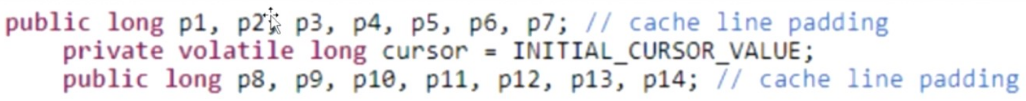

这里的主角就是中间的cursor指针，Disruptor并发框架故意在cursor指针的前后各插入了7个long类型的变量，这样的话，无论怎么取，目标cursor指针都不会跟其它数据存在于同一个缓存行中，从而不会由于缓存一致性协议而频繁地被通知去主存中刷新数据。

其实：

• 在JDK8之前的版本中，有时候为了保证缓存行对齐，我们就经常会使用long padding这样的编程方式；

• 在JDK8之后，官方增加了一个注解@Contented：如果我们在某个变量上加上了这个注解，JDK就能够做到让这个变量永远不会跟其他变量位于同一个缓存行中，底层可能也是使用的这种方案！

• （需要加上：JVM -XX:-RestrictContented 参数，实验证明，效率可以提高2-3倍）

7、NUMA（Non Uniform Memory Access）

首先什么是UMA（统一内存访问）

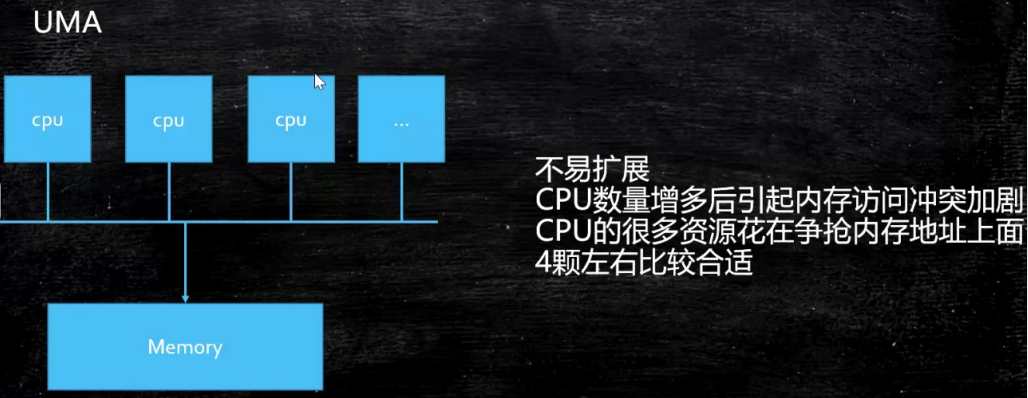

NUMA（非统一内存访问，对自己CPU同一插槽的内存有限访问）

ZGC垃圾回收器可以做到：NUMAAware（即会感知当前机器是否支持NUMA），分配内存时，会优先分配该线程所在CPU的同一插槽中的内存。

JVM虚拟机中堆内存中的伊甸园区中，在为新生对象分配内存时候，也存在一个类似的现象 —— TLAB（Thread Local Allocation Buffer）线程本地分配缓冲区，细节就在JVM内存分配的地方细聊了！

四、汇编语言及其它一些小知识点补充

1、汇编语言的产生：

在汇编之前，计算机编程就是00100100这样的01编码方式（很恐怖）！

后来人们就在想，可不可以把一些常用的有特定含义的操作对应的01串整理起来，为它们都起一个容易记住的英文名字，比如：mov=00100110，add=10010101。

这种mov、add、sub等英文单词，就是助记符。

所以，汇编语言的本质就是助记符，汇编语言就是机器语言，只是给一些01串起了个别名。

2、汇编语言执行的过程：

计算机通电 ——> CPU到提前约定好的固定的位置读取程序指令（电信号输入）——> 时钟发生器不断震荡通断电

     ——> 推动CPU内部一步步地向前执行（执行多少步，取决于程序指令需要的时钟周期）

     ——> 计算完成 ——> 写回特定的地方（电信号输出）——> 写给显卡输出（sout或者图形）

所以，时钟发生器就是整个计算机的心脏，每通断电一次就是一个时钟周期。（现代计算机的时钟发生器每秒能达到GHz的振荡频率，也就是我们常说的CPU主频！）

3、内存核硬盘的实现原理，为什么内存比磁盘快那么多？

• 内存：特殊的材料，只有通电的时候才会有01的状态，以此来记录数据，但是只要一断电，就会立即归零，也就是所谓的数据丢失；

• 磁盘：磁盘表面凹凸不平，凸起的地方代表数字1（被磁化），凹下去的地方代表数字0（没有被磁化），以此来记录数据，因此磁盘可以以二进制持久化存储文字、图片等信息。

• 当通过磁头写数据时，磁头中的电流会导致磁粉极化，改变方向；

• 当通过磁头读数据时，磁头经过有磁力的区域会产生电流，通过这种方式来完成01数据的读取。

上述原理的不同，也解释了为什么内存比磁盘快，因为电的速度，肯定远远高于磁头扫过磁盘的速度。
