一、K8s的存储的基础知识与分类

参考官方文档：https://kubernetes.io/zh/docs/concepts/storage/

1、基础知识：

K8s的基本单位为Pod，但是一个Pod中实际工作的是容器containers，所以要挂载的卷其实也是给容器使用的；K8s卷的设计：

容器Container：申请容器内的哪个目录/文件将被挂载出来；（但是如何挂载，他不做细节干涉）
Pod：为其中的每个容器声明出来的挂载，指定详细的挂载详情；（有很多种挂载模式，可以是本地的、可以是远程的、甚至还可以是云服务上提供的对象存储服务）

2、数据卷分类：

数据卷实现分类有很多，可通过explain查看所有暂时支持的实现分类（多达30种）

kubectl explain pod.spec.volumes

但是我们大概可以粗分为以下三大类：

配置信息：类似于独立环境变量文件的方式，将文件种的键值对挂载到容器内；

临时存储：这些存储虽然挂出来了，但是如果容器被删除，或者在其他机器上被拉起，这些挂载文件将无法继续被读取到；

持久化存储：真正的持久化，K8s将自己不擅长的存储实现，交给了别的擅长于存储的服务商或软件；——这也是我们以后学习的重点难点！

二、NFS网络文件系统的安装与调试

NFS（Network File System）即网络文件系统，它允许网络中的计算机之间通过网络共享资源。将NFS主机分享的目录，挂载到本地客户端当中，本地NFS的客户端应用可以透明地读写位于远端NFS服务器上的文件，在客户端端看起来，就像访问本地文件一样。

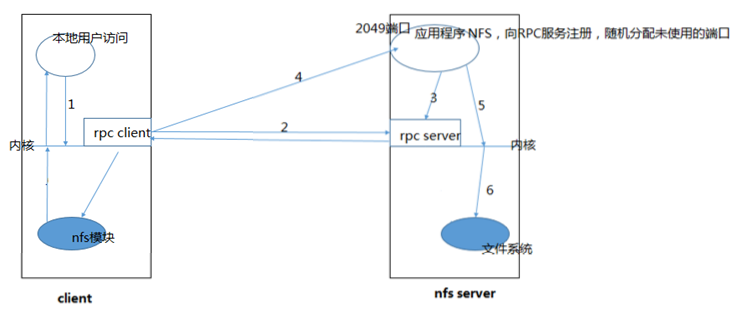

NFS设计成C/S架构，通过RPC远程过程调用的方式实现数据同步！

1、在Master节点安装NFS Server（当然，其他节点也可以）

yum install -y nfs-utils

#执行命令 vi /etc/exports，创建 exports 文件，文件内容如下：
echo "/nfs/data/ *(insecure,rw,sync,no_root_squash)" > /etc/exports

# 执行以下命令，启动 nfs 服务;创建共享目录
mkdir -p /nfs/data
systemctl enable rpcbind
systemctl enable nfs-server
systemctl start rpcbind
systemctl start nfs-server
exportfs -r

#检查配置是否生效
[root@k8s-01 /]# exportfs
/nfs/data     	<world>
## 说明已经nfs-server服务已经启动，生效

2、在我们两台需要共享nfs server的机器上，安装NFS Client

yum install -y nfs-utils

#执行以下命令检查 nfs 服务器端是否有设置共享目录
# showmount -e $(nfs服务器的IP)
showmount -e 192.168.56.20
# 输出结果如下所示
Export list for 192.168.56.20
/nfs/data *

#执行以下命令挂载 nfs 服务器上的共享目录到本机路径 /root/nfsmount
mkdir /root/nfsmount

# mount -t nfs $(nfs服务器的IP):/root/nfs_root /root/nfsmount
mount -t nfs 192.168.56.20:/nfs/data /root/nfsmount

3、测试NFS服务是否在3台服务器上已经生效

#1、 client节点执行命令，看本地的文件系统列表：
[root@k8s-02 ~]# df -Th
Filesystem              Type      Size  Used Avail Use% Mounted on
devtmpfs                devtmpfs  1.9G     0  1.9G   0% /dev
tmpfs                   tmpfs     1.9G     0  1.9G   0% /dev/shm
tmpfs                   tmpfs     1.9G  9.4M  1.9G   1% /run
tmpfs                   tmpfs     1.9G     0  1.9G   0% /sys/fs/cgroup
/dev/sda1               xfs        40G   11G   30G  27% /
tmpfs                   tmpfs     379M     0  379M   0% /run/user/0
192.168.56.20:/nfs/data nfs4       40G  6.3G   34G  16% /root/nfsmount
## 可以看到，有一个是远程的网络文件系统，挂载了我们自己本地的/root/nfsmount 目录上

#2、在server上目录种创建文件aaa.txt
#3、在clinet上目录中创建文件bbb.txt

可以看到，3台主机上对应的文件已经立即得到了同步！

4、补充，有时候，我们即使安装了nfs-utils，依然无法使用showmount -e ip

我们可以直接在客户端配置fstab挂载：

vi /etc/fstab
##追加nfs master的信息
10.130.59.50:/nfs/data  /nfs/data                  nfs     defaults     0 0

执行以下命令，让修改后的fstab生效：

mount -a

之后查看：

df -Th
##存在以下行：
10.130.59.50:/nfs/data nfs4       50G  4.4G   46G   9% /nfs/data

之后创建文件，测试正常！

三、使用一个Nginx测试Pod使用NFS进行挂载

1、创建nginxnfs.yaml文件：

#测试Pod直接挂载NFS了
apiVersion: v1
kind: Pod
metadata:
  name: vol-nfs
  namespace: mytest
spec:
  containers:
  - name: mynginx
    image: nginx
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html/
  volumes:
  - name: html
    nfs:
      path: /nfs/data
      server: 192.168.56.20

2、执行此yaml文件，部署一台nginx：

[root@k8s-01 mytest]# kubectl apply -f nginxnfs.yaml
pod/vol-nfs created

[root@k8s-01 mytest]# kubectl get pod -n mytest -owide
NAME      READY   STATUS    RESTARTS   AGE   IP               NODE     NOMINATED NODE   READINESS GATES
vol-nfs   1/1     Running   0          68s   10.244.165.226   k8s-03   <none>           <none>

3、nfs server的对应目录下，创建一个index.html文件，然后访问：

[root@k8s-01 mytest]# echo 12345 > /nfs/data/index.html
[root@k8s-01 mytest]# curl 10.244.165.226
12345

可以看到，明明部署在k8s-03节点上面的pod，依然可以正常使用k8s-01节点上的文件系统进行文件挂载！

四、PV、PVC、StorageClass的基础知识

背景：为什么要把一个存储事情分成这么多层？如此复杂？

答：**存储的管理**是一个与**计算实例的管理**完全不同的问题。

因为整个Pod部署的yaml文件可能都是由我们开发人员编写的，但是我们以后部署的服务器什么情况我们肯定是不知道的，服务器上能支持的文件存储方式我们也是不知道的，那我们的Pod肯定没有办法一气呵成地完成所有的事情！

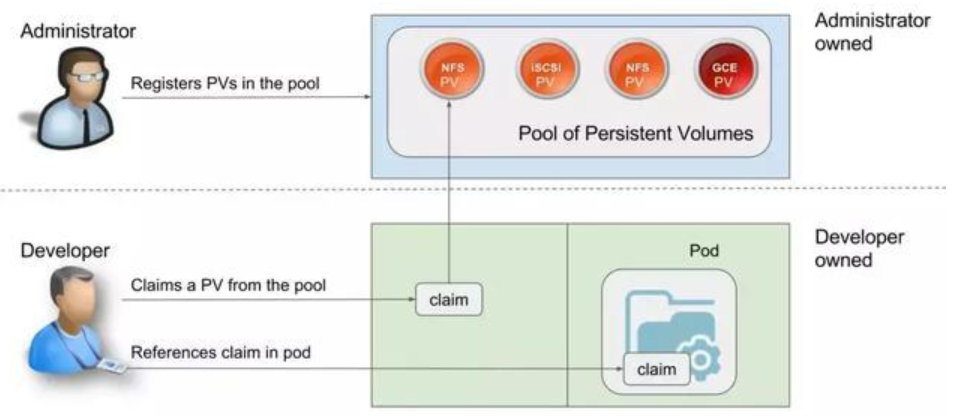

有了PV（Persistent Volume）、PVC（Persistent Volume Claim）后，我们就可以让运维人员提前准备好很多的PV，这样我们在部署Pod的yaml文件种，只需要添加一个PVC（PV的使用申请），这样K8s就能够自动地为Pod匹配上可以使用的PV存储卷了；

程序员：负责Pod + PVC的yaml文件即可；

K8s运维人员：负责准备好PV；—— 这里还分为静态供应、自动供应两类；

1、什么是PV（Persistent Volume 持久化存储卷）？

PV 卷的供应有两种方式：静态供应或动态供应。

静态供应：所有的事情，尤其是PV的创建，我是由管理员手动创建的，如果没有现成的可用的PV存在，我们的PVC申请将一直处于Pending状态；
动态供应：PV的创建是自动化完成的，主要依赖于底层的StorageClass来实现；—— 后面详述

手动创建PV（mypv.yaml）—— 我一次创建了3个PV：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: mypv-10m
  labels:
    type: local
spec:
  storageClassName: my-nfs-storage
  capacity:
    storage: 10m
  accessModes:
    - ReadWriteOnce
  nfs: #使用nfs存储系统，挂载的目录为192.168.56.20:/nfs/data/one
    server: 192.168.56.20
    path: /nfs/data/one
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: mypv-20m
  labels:
    type: local
spec:
  storageClassName: my-nfs-storage
  capacity:
    storage: 20m
  accessModes:
    - ReadWriteOnce
  nfs: #使用nfs存储系统，挂载的目录为192.168.56.20:/nfs/data/one
    server: 192.168.56.20
    path: /nfs/data/two
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: mypv-50m
  labels:
    type: local
spec:
  storageClassName: my-nfs-storage
  capacity:
    storage: 50m
  accessModes:
    - ReadWriteOnce
  nfs: #使用nfs存储系统，挂载的目录为192.168.56.20:/nfs/data/one
    server: 192.168.56.20
    path: /nfs/data/three

应用此yaml文件后，将产生3个pv存储卷：

[root@k8s-01 mytest]# kubectl apply -f mypv.yaml
persistentvolume/mypv-10m created
persistentvolume/mypv-20m created
persistentvolume/mypv-50m created
[root@k8s-01 mytest]# kubectl get pv -n mytest
NAME       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS     REASON   AGE
mypv-10m   10m        RWO            Retain           Available           my-nfs-storage            11s
mypv-20m   20m        RWO            Retain           Available           my-nfs-storage            11s
mypv-50m   50m        RWO            Retain           Available           my-nfs-storage            11s

注：其中重要的字段：

ACCESS MODES：访问模式

RWO – ReadWriteOnce：允许单节点读写

ROX – ReadOnlyMany：允许多节点只读（读写分离时可用）

RWX – ReadWriteMany：允许多节点读写（集群常用）

RWOP – ReadWriteOncePod：只允许单Pod读写（比RWO更精细）

RECLAIM POLICY：回收策略

Retain — 手动回收，PVC被删除，PV纹丝不动，自己手动控制，最安全；

Recycle — 基本擦除 (rm -rf /thevolume/*)，卷里面的内容将会被清除，卷变为Released状态，依然无法被其他其他PVC申领；

Delete — 诸如 AWS EBS、GCE PD、Azure Disk 或 OpenStack Cinder 卷这类关联存储资产也被删除；

目前，仅 NFS 和 HostPath 支持回收（Recycle）。 AWS EBS、GCE PD、Azure Disk 和 Cinder 卷都支持删除（Delete）。： pv自己也跟着删除

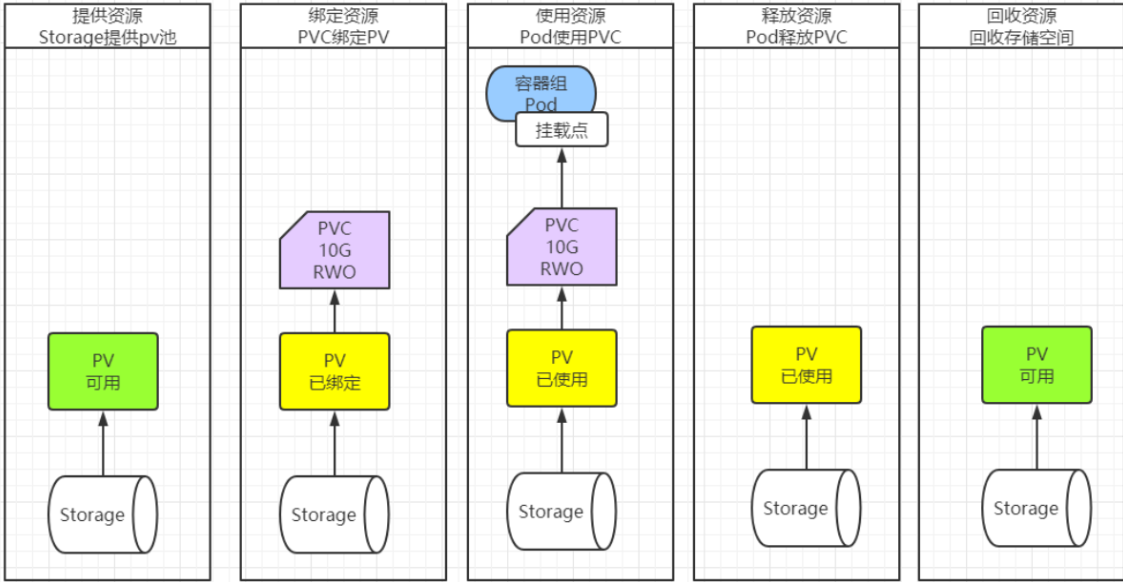

STATUS：当前状态

Available（可用）– 卷是一个空闲资源，尚未绑定到任何申领；

Bound（已绑定）– 该卷已经绑定到某申领；

Released（已释放）– 所绑定的PVC已被删除，但是资源尚未被集群回收；

Failed（失败）– 卷的自动回收操作失败。

CLAIM：当前正被哪个PVC绑定 —— 当某个PV被PVC申领之后，该列就会有数值了！

STORAGECLASS：存储类——动态供应的重点，每个StorageClass都对应着自己的一套自己的存储实现；

2、什么是PVC（Persistent Volume Claim 持久化存储卷申明/申请）？

PVC其实就是我们程序员编写的，对于PV资源的一个申请，当有合适的PV的时候，我们即可以进行绑定，如果没有合适的PV，我们申请的PVC将一直处于Pending状态，直到有合适的PV被创建出来！

手动创建一个PVC（mypvc.yaml）

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mypvc
  namespace: mytest
  labels:
    app: nginx-pvc
spec:
  storageClassName: my-nfs-storage #必须与PV的该项对应，K8s将会从该SC对应的pv资源种为我们匹配合适的资源
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 15m #我故意写的15m，看看K8s是否会帮我们挑选一个最合适的PV资源

我们应用此yaml文件后，查看pvc和pv的状态：

[root@k8s-01 mytest]# kubectl apply -f mypvc.yaml
persistentvolumeclaim/mypvc created
[root@k8s-01 mytest]# kubectl get pvc -n mytest
NAME    STATUS   VOLUME     CAPACITY   ACCESS MODES   STORAGECLASS     AGE
mypvc   Bound    mypv-20m   20m        RWO            my-nfs-storage   14s
[root@k8s-01 mytest]# kubectl get pv -n mytest
NAME       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM          STORAGECLASS     REASON   AGE
mypv-10m   10m        RWO            Retain           Available                  my-nfs-storage            2m36s
mypv-20m   20m        RWO            Retain           Bound       mytest/mypvc   my-nfs-storage            2m36s
mypv-50m   50m        RWO            Retain           Available                  my-nfs-storage            2m36s

可以看到，pv和pvc的状态都变为了Bound状态；同时，K8s为我们挑选的时最合适的PV资源；

3、我们再编写一个Nginx的Pod，来使用上面创建的pvc申请（pvcnginx.yaml）

apiVersion: v1
kind: Pod
metadata:
  name: "mypvc-nginx"
  namespace: mytest
  labels:
    app: "mypvc-nginx"
spec:
  containers:
  - name: mypvc-nginx
    image: "nginx"
    ports:
    - containerPort: 80
      name:  http
    volumeMounts:
    - name: localtime
      mountPath: /etc/localtime
    - name: html
      mountPath: /usr/share/nginx/html
  volumes:
    - name: localtime
      hostPath:
        path: /usr/share/zoneinfo/Asia/Shanghai
    - name: html
      persistentVolumeClaim:
        claimName: mypvc  #我自己创建的pvc的名字
  restartPolicy: Always

我们应用此yaml后，对应的nginx即可被创建，然后我们在对应的two文件夹种创建index.html文件即可看到效果：

[root@k8s-01 mytest]# kubectl get all -n mytest
NAME              READY   STATUS    RESTARTS   AGE
pod/mypvc-nginx   1/1     Running   0          3m55s
pod/vol-nfs       1/1     Running   0          5h25m
[root@k8s-01 mytest]# echo mypvc-nginx > /nfs/data/two/index.html
[root@k8s-01 mytest]# curl 10.244.165.227
mypvc-nginx

这样，整个”静态供应“的流程就完成了！

4、什么是StorageClass（存储类）？

整个静态供应的过程中，我们好像都没有 StorageClass 什么事情，除了就用它来隔绝PV资源一样，没有了其他作用！

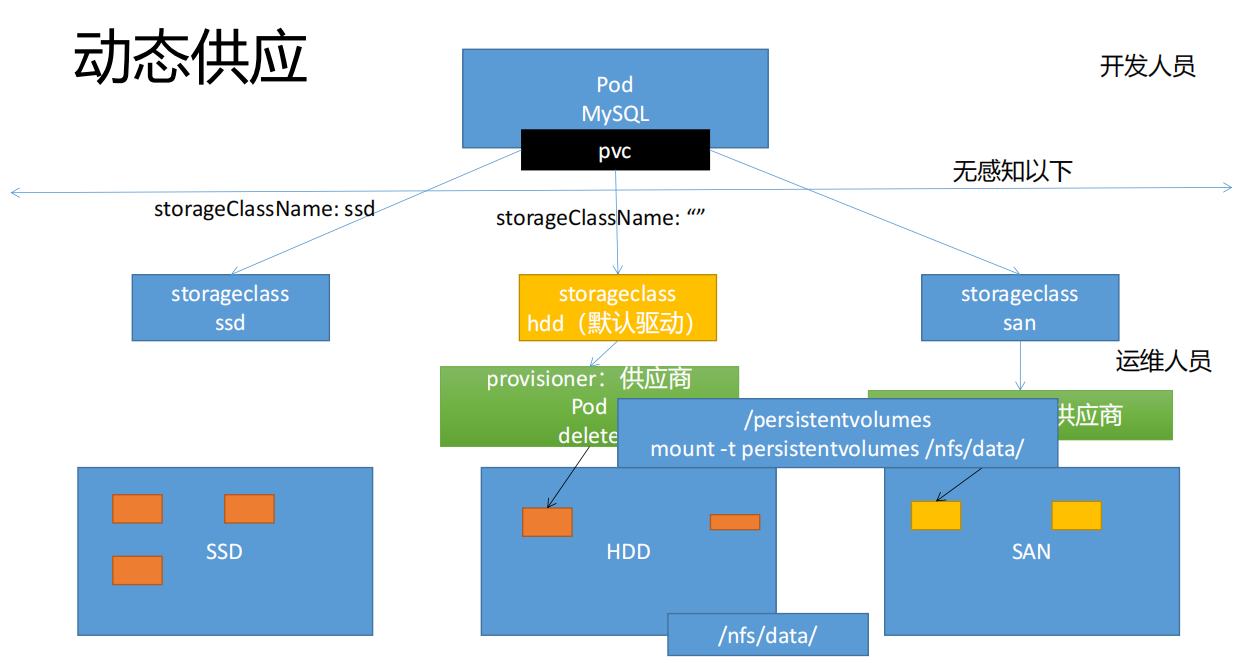

每个 StorageClass 都包含 provisioner、parameters 和 reclaimPolicy 字段，这些字段会在 StorageClass 需要动态分配 PersistentVolume 时会使用到。

provisioner：我们一般称之为供应商；

当我们创建StorageClass的时候，会指定使用哪个provisioner来为我们供应服务（自动创建PV）

而在我们的PVC中，我们会选择使用哪一个StorageClass来为我们服务；

这样，整个”动态供应“的模型就出来了！我们程序员只需要编写 Pod、PVC的yaml文件，在PVC中指定StorageClassName即可，至于StorageClass对应的是自动供应PV，还是手动创建PV，都跟我们没有关系了！

五、借助NFS存储服务实现一个动态供应案例

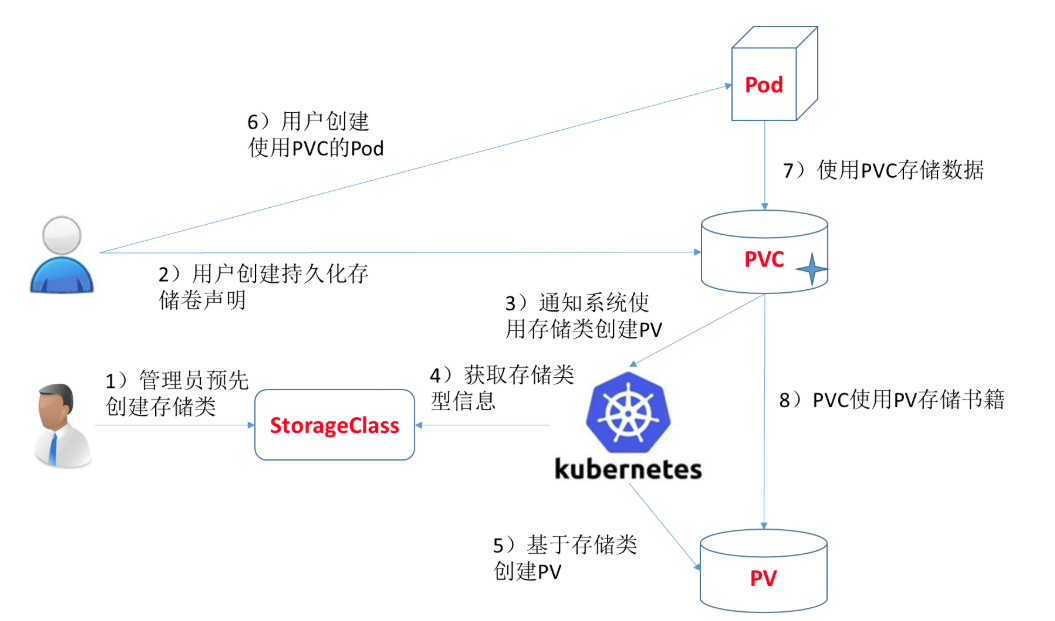

再来回顾一下”动态供应“的流程：（其中重点就是：当没有合适的PV时候，K8s会获取StorageClass信息，帮我们创建合适的PV资源）

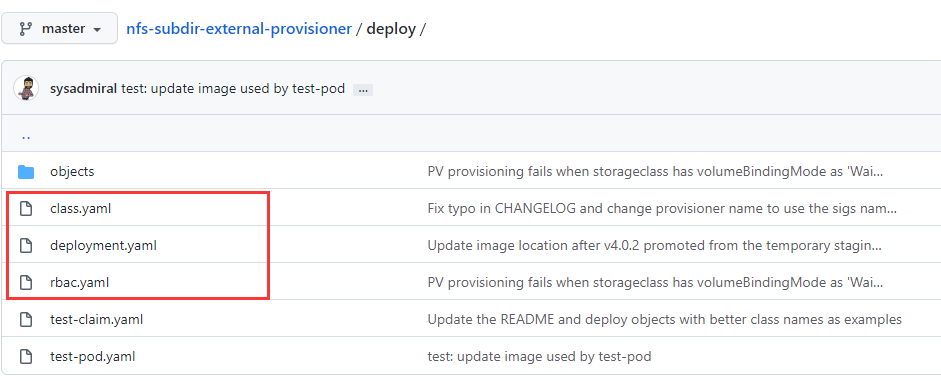

1、参考 nfs-subdir-external-provisioner 动态供应的文档创建yaml

官方文档地址：https://github.com/kubernetes-sigs/nfs-subdir-external-provisioner

我们把这三个文件写在同一个 pvc-provisioner.yaml 文件中，便于移植：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: managed-nfs-storage
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
provisioner: k8s-sigs.io/nfs-subdir-external-provisioner
parameters:
  archiveOnDelete: "true"
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  labels:
    app: nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: mynfs
spec:
  replicas: 1
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: nfs-client-provisioner
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs-client-provisioner
          image: registry.cn-hangzhou.aliyuncs.com/jgqk8s/nfs-subdir-external-provisioner:v4.0.2
          volumeMounts:
            - name: nfs-client-root
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              value: k8s-sigs.io/nfs-subdir-external-provisioner
            - name: NFS_SERVER
              value: 10.206.114.4
            - name: NFS_PATH
              value: /nfs/data
      volumes:
        - name: nfs-client-root
          nfs:
            server: 10.206.114.4
            path: /nfs/data
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: mynfs
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["nodes"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # replace with namespace where provisioner is deployed
    namespace: mynfs
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-runner
  apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: mynfs
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: mynfs
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # replace with namespace where provisioner is deployed
    namespace: mynfs
roleRef:
  kind: Role
  name: leader-locking-nfs-client-provisioner
  apiGroup: rbac.authorization.k8s.io

2、执行上面的yaml文件：

[root@k8s-01 mytest]# kubectl apply -f pvc-provisioner.yaml
storageclass.storage.k8s.io/managed-nfs-storage created
deployment.apps/nfs-client-provisioner created
serviceaccount/nfs-client-provisioner created
clusterrole.rbac.authorization.k8s.io/nfs-client-provisioner-runner created
clusterrolebinding.rbac.authorization.k8s.io/run-nfs-client-provisioner created
role.rbac.authorization.k8s.io/leader-locking-nfs-client-provisioner created
rolebinding.rbac.authorization.k8s.io/leader-locking-nfs-client-provisioner created
[root@k8s-01 mytest]# kubectl get storageclass
NAME                            PROVISIONER                                   RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
managed-nfs-storage (default)   k8s-sigs.io/nfs-subdir-external-provisioner   Delete          Immediate           false                  94s

其中的default，就代表该StorageClass为默认SC；

如果刚开始的Yaml文件中配置配置为 default 默认SC，我们可以通过以下两种方式修改；

通过 kubectl edit 命令修改：

kubectl edit sc managed-nfs-storage

通过 kubectl patch 命令修改：

kubectl patch storageclass managed-nfs-storage -p '{"metadata": {"annotations":{"storageclass.kubernetes.io/is-default-class":"true"}}}'

3、创建一个Pod + PVC，使用上面的 SC 完成动态供应

apiVersion: v1
kind: Pod
metadata:
  name: "auto-pv-nginx"
  namespace: mytest
  labels:
    app: "auto-pv-nginx"
spec:
  containers:
  - name: auto-pv-nginx
    image: "nginx"
    ports:
    - containerPort: 80
      name:  http
    volumeMounts:
    - name: localtime
      mountPath: /etc/localtime
    - name: html
      mountPath: /usr/share/nginx/html
  volumes:
    - name: localtime
      hostPath:
        path: /usr/share/zoneinfo/Asia/Shanghai
    - name: html
      persistentVolumeClaim:
        claimName: auto-pvc  #下方对应的pvc的名字
  restartPolicy: Always
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: auto-pvc
  namespace: mytest
  labels:
    app: auto-pvc
spec:
  storageClassName: managed-nfs-storage #如果我们已经配置了默认的StorageClass，该行可以缺省
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 30m #待会看看是不是会自动创建一个30m的PV资源

应用该yaml后，看看是否自动创建了一个30m的PV资源：

[root@k8s-01 mytest]# kubectl apply -f auto-pv-nginx.yaml
pod/auto-pv-nginx created
persistentvolumeclaim/auto-pvc created
[root@k8s-01 mytest]# kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM             STORAGECLASS          REASON   AGE
mypv-10m                                   10m        RWO            Retain           Available                     my-nfs-storage                 78m
mypv-20m                                   20m        RWO            Retain           Bound       mytest/mypvc      my-nfs-storage                 78m
mypv-50m                                   50m        RWO            Retain           Available                     my-nfs-storage                 78m
pvc-b7ecbdff-89f4-4135-91b9-cf8d227ce86f   30m        RWO            Delete           Bound       mytest/auto-pvc   managed-nfs-storage            26s

4、我们将刚刚部署的测试用的pod和pvc删除，检验该SC的回收策略？

[root@k8s-01 mytest]# ls /nfs/data/
aaa.txt  bbb.txt  index.html  mytest-auto-pvc-pvc-b7ecbdff-89f4-4135-91b9-cf8d227ce86f  one  three  two
[root@k8s-01 mytest]# kubectl delete -f auto-pv-nginx.yaml
pod "auto-pv-nginx" deleted
persistentvolumeclaim "auto-pvc" deleted
[root@k8s-01 mytest]# ls /nfs/data/
aaa.txt  archived-mytest-auto-pvc-pvc-b7ecbdff-89f4-4135-91b9-cf8d227ce86f  bbb.txt  index.html  one  three  two

上面的现象足以证明：

我们此StorageClass创建出来的PV的回收策略为DELETE（PVC删除时候，PV也被删除）

但是虽然PV被删除了，但是删除前，该SC帮我们做了数据备份；（原文件夹前增加了archived-前缀）—— archiveOnDelete 字段为true

Kubernetes的配置与存储

jiguiquan@163.com

留下你的评论

相关推荐

K8S源码解读系列1 — kubectl命…

Go 语言强大的命令行框架 Cobra…

密码保护：Kubeedge的部署与使用
