JVM+GC基础部分

Post on 2019-07-18 jiguiquan@163.com 2 Comments 2222

一、JVM的内存结构（体系结构）

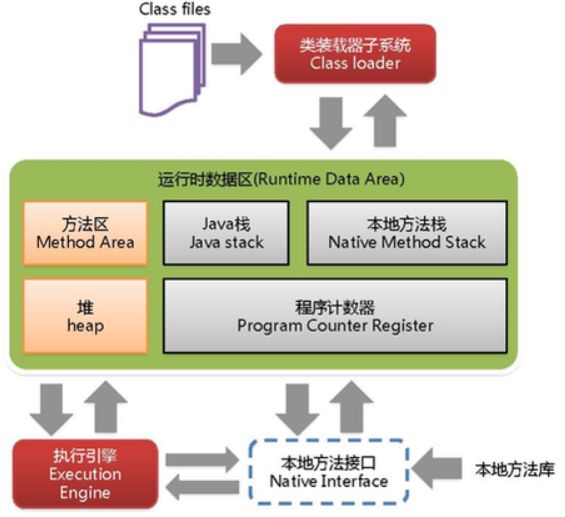

JVM是Java程序得以运行的平台，也是Java程序可以跨平台的底层支撑，从整体上来看，JVM的主要功能可以分为加载和执行两大块。其中类加载器负责.class文件的寻址与加载，执行引擎负责字节码指令执行及内存的管理等等。下面是JVM一个经典的体系结构图：


1、Class Loader类加载器：将.class文件加载进内存；class文件在文件的开头会有特定的文件标识，并且ClassLoader只负责class文件的加载，至于它是否可以运行，则由Execution Engine决定；

2、Execution Engine 执行引擎：负责解释命令，提交给操作系统执行

3、Native Interface本地方法接口：调用C/C++语言编写的方法；本地接口的作用是融合不同的编程语言为Java所用，它的初衷是融合C/C++程序；

JAVA诞生的时候是C/C++的天下，要想立足，必须有调用C/C++程序，于是就在内存中专门开辟了一块区域处理标记为native的代码；

它的具体做法是：在Native Method Stack本地方方法栈中登记native方法，在Execution Engine执行时加载native libraies（本地方法库）；

目前该方法的使用越来越少，除非是与硬件有关的应用，比如通过Java程序驱动打印机，或者Java系统管理生产设备，在企业级应用中已经比较少见了；

因为现在的异构领域间的通信很发达，比如可以使用Socket通信，也可以使用Web Service等等，直接调服务，这里不多作介绍；

4、**Runtime Date Area运行时数据区：核心重点，所谓的JVM调优，也就是调这一块内容：

    • Method Area 方法区：方法区是被所有线程共享，所有字段和方法字节码，以及一些特殊方法（如构造函数，接口代码）也在此定义。

      简单说，所有定义的方法的信息都保存在该区域，此区域属于共享区间；

      静态变量+常量+类信息+运行时常量池====>存在方法区中

      *实例变量存在====>堆内存中*

    • Program Count Register 程序计数器：

      每个线程都有一个程序计数器，也就是一个指针，指向方法区中的方法字节码（下一个将要执行的指令代码），由执行引擎读取下一条指令，是一个非常小的内存空间，几乎可以忽略不计；

    • Native Method Stack 本地方法栈：它的具体做法是在 Native Method Stack中登记native方法，在Execution Engine执行时加载native libraies；（这个在上面讲解Native Interface时候已经说过）

注意：JVM优化，永远指的是优化共享区域，而且几乎99%的优化都是优化堆，而剩下的1%就是优化方法区！

栈管运行，堆管存储

JVM优化，永远指的是优化共享区域，而且99%的优化都是优化堆，而剩下的1%是优化方法区，栈是不需要优化的

5、Stack 栈是什么？

栈也叫栈内存，主管Java程序的运行，是在线程创建时创建，它的生命周期是跟随线程的生命周期的，线程结束栈内存也就释放，对于栈来说，不存在垃圾回收问题；

只要线程一结束，它的栈内存也就Over，生命周期和线程一致，是线程私有的。

基本类型的变量和对象的引用变量都是在函数的栈内存中分配。

5.1、栈存储什么？

栈帧中主要保存3类数据：

本地变量（Local Variables）：输入参数和输出参数，以及方法内的变量；

栈操作（Operand Stack）：记录出栈、入栈的操作；

栈帧数据（Frame Data）：包括类文件、方法等等；

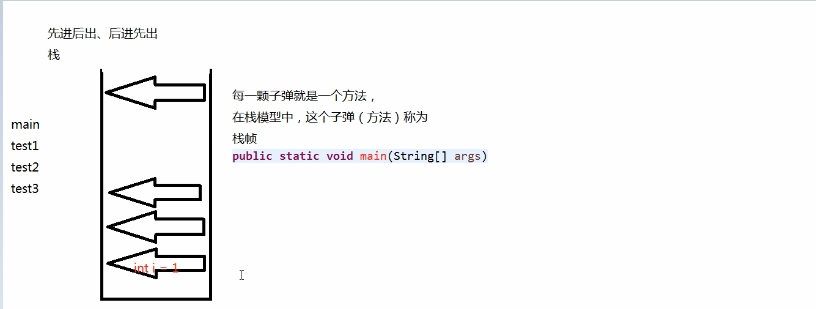

形象比喻：栈就好比是弹夹，每一个方法，就是它的子弹；————后进先出，先进后出

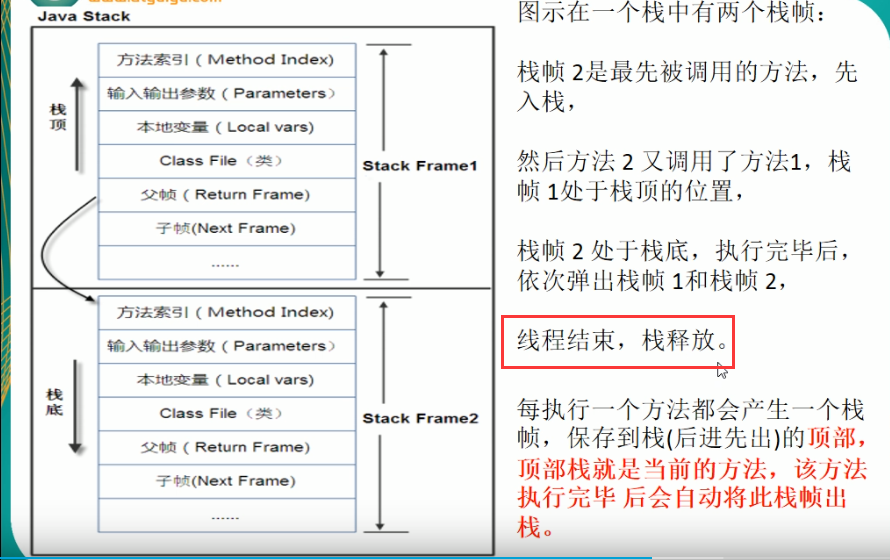

5.2、栈运行原理

栈中的数据，都是以栈帧（Stack Frame）的格式存在，栈帧是一个内存区块，是一个数据集，是一个有关方法（Method）和运行时数据的数据集；

当一个方法A被调用时就会产生一个栈帧F1，并被压入到栈中；

方法A又调用了方法B，浴室又产生了栈帧F2，也被压入到栈中；

方法B又调用了方法C，浴室又产生了栈帧F3，也被压入到栈中；

……

执行完毕后，先弹出F3栈帧，在弹出F2栈帧，再弹出F1栈帧……

遵循“先进后出”/“后进先出”原则。


二、JVM优化是指优化哪儿？

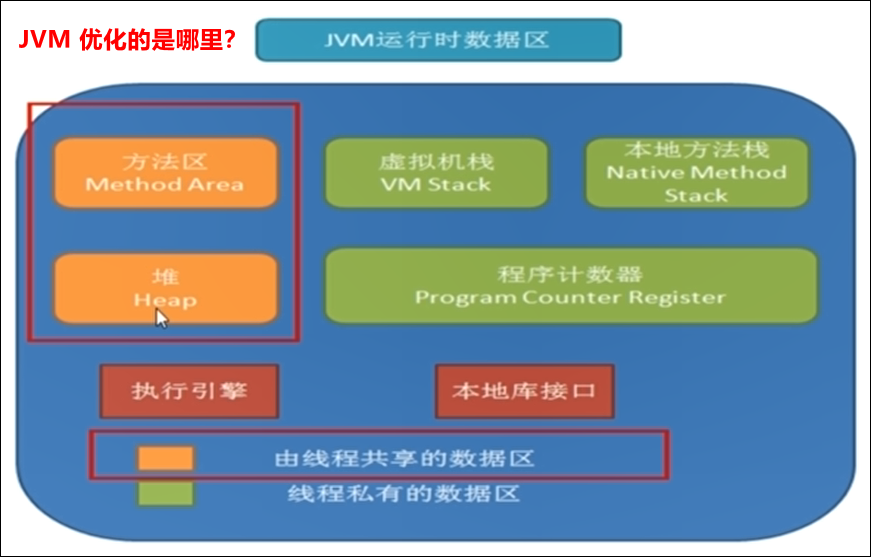

根据上面部分的内容，我们已经知道JVM优化其实就是优化“线程共享的数据区”，即下图中圈出的部分——堆（99%）+方法区（1%）


1、JVM（Java）有3种：

  • Sun公司的HotSpot（默认的，最多在用的）———— 被Oracle收购了

  • BEA公司的JRocket  ———— 也被Oracle收购了，一山不容二虎，没干的过HotSpot

  • IBM公司的J9 VM ————太贵，Oracle买不起了

2、正式开始JVM优化——堆

熟悉三区结构后方可学习——JVM垃圾收集

2.1、是什么？

一个JVM实例只存在一个堆内存，堆内存的大小是可以调节的。类加载器读取了class文件后，需要把类、方法、常变量放到堆内存中，保存所有引用类型的真实信息，以方便执行器执行；

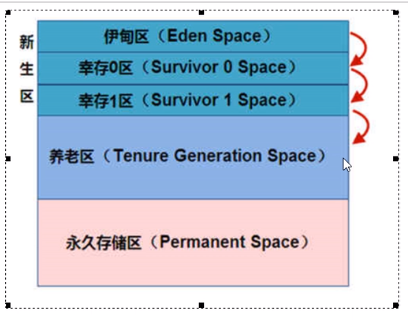

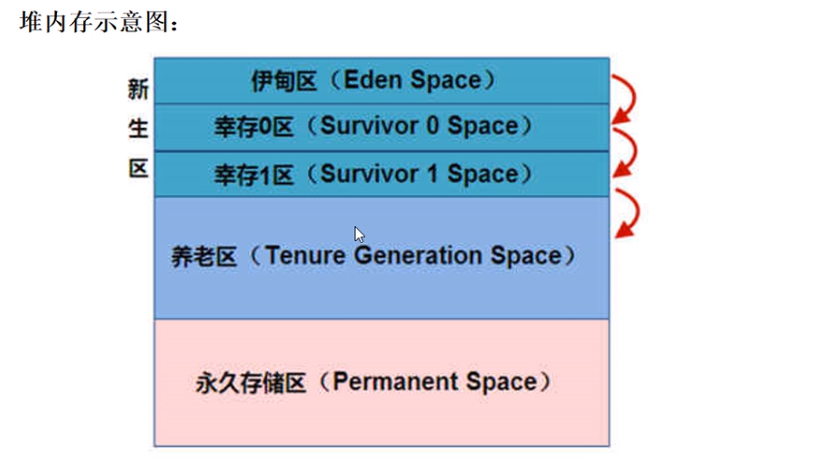

堆内存分为三部分：

  • Young Generation Space 新生区            Young

  • Tenure Generation Space 养老区            Old

  • Permanent Space             永久区            Perm


？问题：new 一个对象是new在哪儿？

new在堆内存中的新生区的“伊甸园”，在这个区里面，对象基本上是伴随着对象的一生，就这么结束了，朝生夕死（因为GC回收机制）；

2.2、新生区（Young）

新生区是类的诞生、成长、消亡的区域（个别会幸存）；一个类在这里产生、应用、最后被垃圾回收器收集、结束生命。

新生区又分为两部分：

  • 伊甸园区（Eden Space）：

  • 幸存者区（Survivor Space）：幸存者区有两个0区（Survivor 0 Space）和1区（Survivor 1 Space）。

当伊甸园的空间用完时，程序又需要创建对象，JVM的垃圾回收器将对伊甸园区进行垃圾回收（Minor GC），将伊甸园中的不再被其他对象所引用的对象进行销毁。然后将伊甸园中的剩余对象移动到幸存者0区；

当幸存者0区也满了的时候，再对该区进行垃圾回收（Minor GC），将剩余对象移动到幸存者1区；

那幸存者1区也满了的时候呢？再移动到养老区；

如果养老区也满了，那么这个时候将产生一次大的垃圾回收Major GC（FullGC），进行养老区的内存清理；

若养老区执行了Full GC之后发现依然无法进行对象的保存，就会产生OOM异常（OutOfMemory Error 内存溢出错误）

如果出现了java.lang.OutOfMemoryError:Java heap space异常，说明Java虚拟机的堆内存不够，原因有二：

  • Java虚拟机的催内存设置不够，根本就不够new 大对象，可以通过参数-Xms、Xmx来调整；默认出厂设置，JVM的最大内存只能用到物理内存的1/4。

  • 代码中创建了大量大对象，并且长时间不能被垃圾收集器收集（存在被引用）。

注意：垃圾回收（GC）有两个：

  • Minor GC：较小收集，一般我们所说的GC都是指这个较小的GC；

  • Full GC：较大收集。

代码创建一个大对象，制造OOM错误；

使用 System.out.println(Runtime.getRuntime().maxMemory()/1024/1024); 查看本机JVM的最大内存；

使用byte[] byteArray = new byte[1024*1024*1024*4];就可以创建一个4G的大对象；

2.3、养老区（Old）

养老区用于保存从新生区筛选出来的JAVA对象，一般池对象都在这个区域活跃；

2.4、永久区

永久存储区是一个常驻内存区域，用于存放JDK自身所携带的Class、Interface的元数据，

也就是说，它存储的是运行环境所必须的类信息（如Object类等），被装载进此区域的数据时不会被垃圾回收器回收掉的，只有关闭JVM才会释放此区域所占用的内存。

如果出现java.lang.OutOfMemoryError:PermGen space，说明是Java虚拟机对永久代Perm内存设置不够。

一般出现这种情况，都是程序启动需要加载大量的第三方jar包。

例如，在一个Tomcat下部署了太多的应用，或者大量动态反射生成的类不断被加载，最终导致Perm区被占满。

JDK1.6及之前： 有永久代，常量池1.6在方法区；

JDK1.7：    有永久代，但已经逐步“去永久代”，常量池1.7在堆；

JDK1.8及之后：    无永久代，常量池1.8在元空间

Java7和Java8最大的一个特点（区别）：Java7叫永久代，Java8叫元空间

重申一遍：只有熟悉了三区结构后，才可以学习JVM垃圾收集GC！！！

三、做一个小练习——程序内存划分小总结

代码如下：

package com.jiguiquan.www;

/**
 ** 程序内存划分小总结
 * @author jiguiquan
 *
 */
public class MemoryTest {
	public static void main(String[] args) {	//Line1
		int i = 1;	//Line2
		Object obj = new Object();	//Line3
		MemoryTest mem = new MemoryTest();	//Line4
		mem.foo(obj);	//Line5
	}	//Line9

	private void foo(Object param) {	//Line6
		String str = param.toString();	//Line7
		System.out.println(str);
	}	//Line9
}

划分效果图：


注意：为什么这里会有一个String Pool（字符串池）？

答案：这就跟JDK的版本有关系了，我们知道：JDK6、7、8三个版本都一样，只需要记住 String对象是在字符串常量池中（String Pool）中，而：

  • JDK6中，常量池在方法区；

  • JDK7中，常量池在堆；

  • JDK8中，常量池在元空间；

严格来说，堆（Heap）和方法区（Method Area）是分开的，所以在JDK6中的图示如下：


程序内存划分小总结：

实际而言，方法区（Method Area）和堆一样，是各个线程共享的内存区域，它用于存储虚拟机加载的：类信息+普通常量+静态常量+编译器编译后的代码等等；

虽然JVM规范将方法区描述为堆的一个逻辑部分，但它却还有一个别名叫做Non-Heap（非堆），目的就是要将它和堆区分开；

对于HotSpot虚拟机，很多开发者习惯将方法区称之为“永久代（Permanent Gen）”，但严格本质上来说两者不同，或者说使用永久代来实现方法区而已，永久代是方法区（相当于是一个接口interface）的一个实现，JDK1.7的版本中，已经将原本放在永久代的字符串常量池移走（即JDK7中，常量池已经不再方法区了，而是移到了堆中）。

常量池（Constant Pool）是方法区的一部分，Class文件除了有类的版本、字段、方法、接口等描述信息外，还有一项信息就是常量池，这部分内容将在“类加载器加载后进入方法区的运行时常量池”中存放；image.png

四、正式开始垃圾回收GC

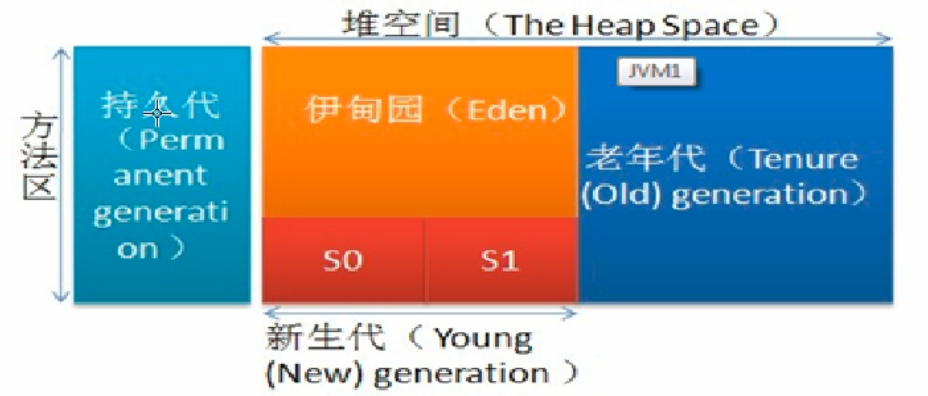

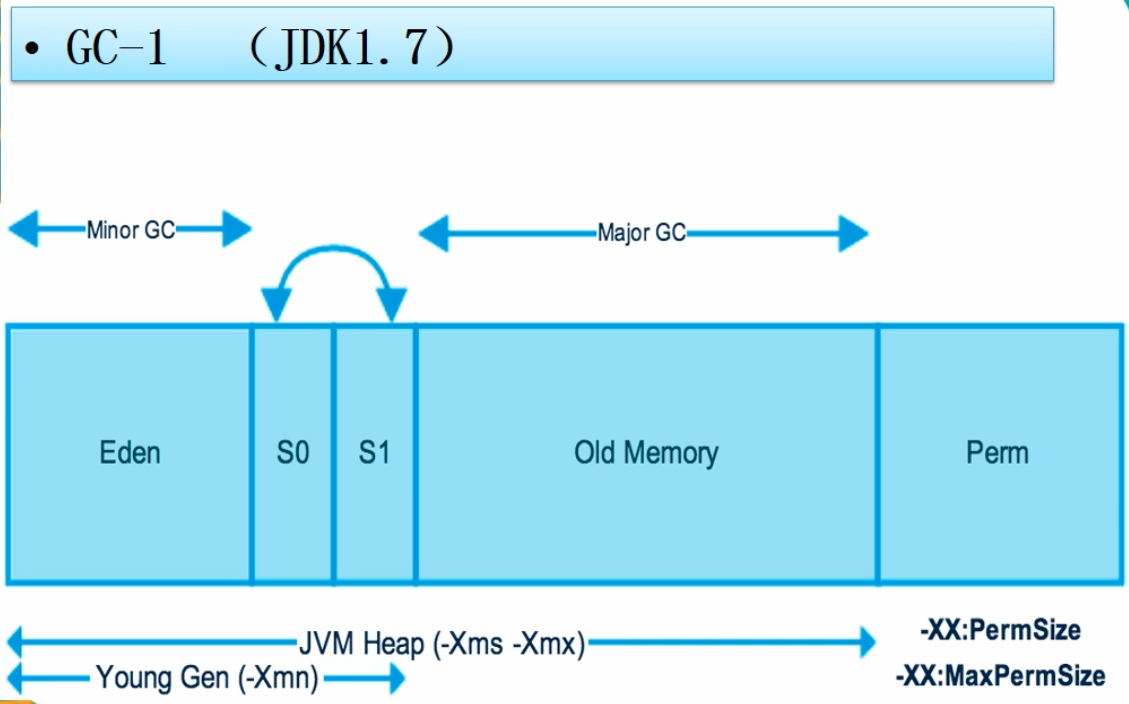

在JDK1.7中：

  • 堆实际而言只是从“新生区”到“养老区”，而右边是“永久代”；

  • Minor GC（轻量级GC）发生在“伊甸园区”，而Major GC（重量级GC）发生在“养老区”；


在JDK1.8中：

  • JDK1.8之后将最初的“永久代”取消了，由“元空间”取代；

  • 目的：将HotSpot与JRockit两个虚拟机标准合2为1，诞生了新的Java规范——JDK1.8；

如果遇到这样的问题：Java7和Java8有什么区别？

第一点，最重要的一点：Java7有“永久代”，Java8没有，由永久代改为了“元空间”；

五、堆内存调优简介

-Xms 设置初始分配大小，默认为物理内存的“1/64”
-Xmx
 最大分配内存，默认为物理内存的“1/4”
-XX:+PrintGCDetails 输出详细的GC处理日志

首先使用以下代码，打印MAX_MEMORY和TOTAL_MEMORY：

package com.jiguiquan.www;

public class MemoryCheck {
	public static void main(String[] args) {
		long maxMemory = Runtime.getRuntime().maxMemory();  //返回Java虚拟机试图使用的最大内存量， 约等于1/4 = 4000M
		long totalMemory = Runtime.getRuntime().totalMemory();	//返回Java虚拟机中的内存总量，约等于1/64 = 250M

		System.out.println("MAX_MEMORY = "+maxMemory+"(字节)、"+(maxMemory/(double)1024/1024)+"MB");
		System.out.println("TOTAL_MEMORY = "+totalMemory+"(字节)、"+(totalMemory/(double)1024/1024)+"MB");
	}
}

我们来运行查看结果：

MAX_MEMORY = 3790077952(字节)、3614.5MB
TOTAL_MEMORY = 257425408(字节)、245.5MB

和我们预期的相差不大；

使用 -Xmx1024m -Xms1024m -XX:PrintGCDetails 对JVM进行重新配置：

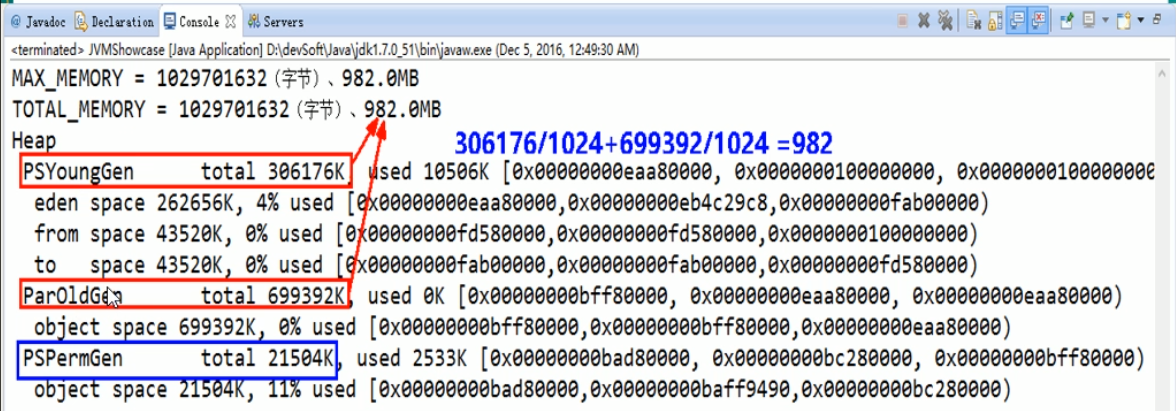

修改完设置后再次运行的结果为：（由于没有虚拟机，所以使用的是别人的截图）


而且可以很容易的计算出， 堆内存大小  = PSYoungGen新生区 + ParOldGen养老区，注意在JDK8中“PSPermGen永久代”会变为“Metaspace元空间”；

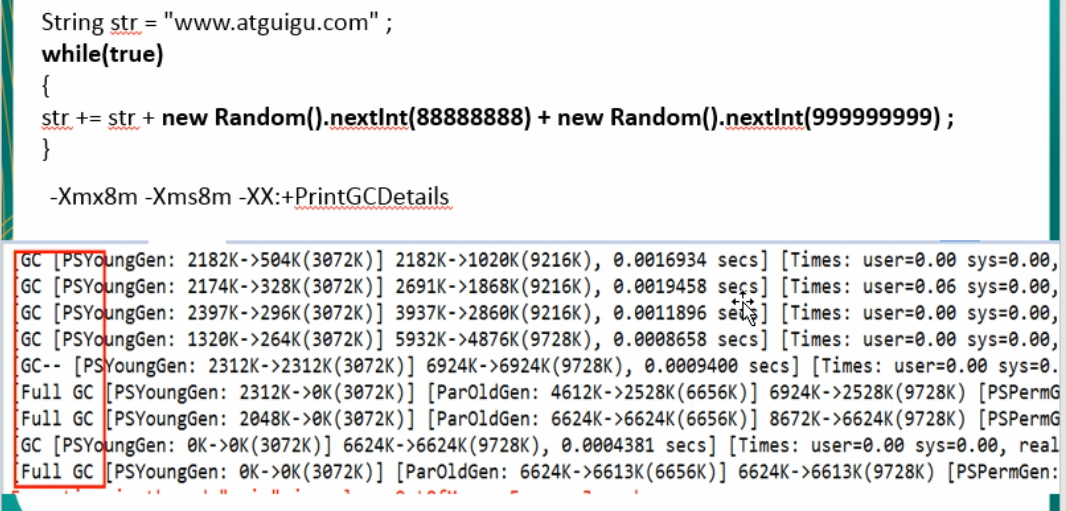

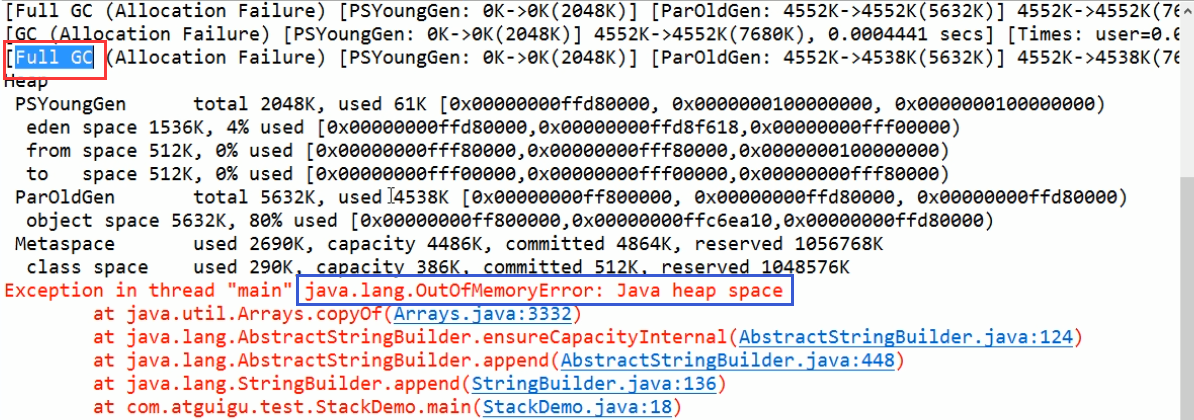

六、模拟自动触发垃圾回收


注意：

  • 只有在养老区才会包OOM，因为上面有一句话：“若养老区执行了Full GC之后发现依然无法进行对象的保存，就会产生OOM异常（OutOfMemory Error 内存溢出错误）”；

  • 所以，只要报OOM错误，正常上一行一定是Full GC；


七、常见面试题

1、StackOverFlowError和OutOfMemoryError，谈谈你的理解？

2、一般上面时候回发生GC？如何处理？

答：Java中的GC会有两种回收：年轻代的Minor GC，和老年代的Full GC；

    新对象创建时如果伊甸园空间不足会触发MinorGC，如果此时老年代的内存空间不足，会触发FullGC；如果FullGC之后，还是空间不足，那么就会抛出OutOfMemoryError错误。

3、GC回收策略，谈谈你的理解？

答：年轻代（伊甸园区+2个幸存区），GC回收策略为“复制”；

    老年代的保存空间一般较大，GC的回收策略为“整理-压缩”；

  • 频繁收集    Young区

  • 较少收集    Old区

  • 基本不动    Perm区

八、GC的三大算法（其实是4大）

JVM在进行GC回收时，并非每次都对上面的三个内存区域进行一起回收的，大部分时候回收的都是指“新生代”；

因此，GC按照回收的区域又分为了两种类型，一种是普通GC（Minor GC），一种是全局GC（Major GC或者Full GC）；

    普通GC（MinorGC）：只针对新生代区域的GC；——较小收集

    全局GC（MajorGC or FullGC）：针对年老代的GC，偶尔伴随对新生代的GC以及对永久代的GC；——较大收集

1、GC总共有4大算法，但是其中的引用计数法已经被淘汰了

  • 引用计数法：因为解决不了 双端循环引用 的问题，所以已经被淘汰了

  • 复制算法：年轻代中使用的GC是MinorGC，这种GC使用的算法就是复制算法（Copying）

  • 标记清除；

  • 标记整理/压缩

2、复制算法详解（新生代）：

复制之后要交换，谁空谁是TO


Minor GC会把Eden中的所有（剩下的）活的对象都移动到Survivor区域中，如果Survivor区中放不下，那么剩下的活的对象就被移到Old Generation中，也即一旦收集后，Eden是就变成空的了（死了的就死了，没死的也得搬家）。

当对象在Eden（包括一个Survivor区域，这里假设是from区域）出生后，在经过一次Minor GC后，如果对象还存活，并且能够被另一块Survivor区域所容纳（上面已经假设为from区域，这里应为to区域，即to区域有足够的内存空间来存储Eden和from区域中存活的对象），则使用 复制算法 将这些仍然还存活的对象复制到另外一块Survivor区域（即TO区），然后清理所使用过的Eden以及Suivivor区域（即FROM区域），并且将这些对象的年龄设置为1，以后对象在Survivor区每熬过一次Minor GC，就将对象的年龄 +1，当对象的年龄达到某个值时（默认是15岁，通过 -XX:MaxTenuringThreshold 来设定参数），这些对象就会成为老年代。

两个Survivor区，轮流充当FROM区和TO区。

复制算法的优点是：不会产生内存碎片，缺点是浪费了一点点内存空间！

HotSpot JVM把年轻代分为了三部分：1个Eden和2个Survivor区（分别叫from和to），三者默认比例为8:1:1，一般情况下，新创建的对象都会被分配到Eden区（一些大对象特殊处理），这些对象经过第一次Minor GC后，如果仍然存活，将会被移到Suivivor区，对象在Survivor区中每熬过一次Minor GC，年龄就增加1岁，当年龄达到一定程度时（默认为15岁），就会被移动到老年代中。

因为年轻代中的对象基本都是朝生夕死（80%以上），所以在年轻代中的垃圾回收算法使用的是复制算法，复制算法不会产生内存碎片；

在GC开始的时候，对象只会存在于Eden区和名为“From”的Survivor区，Survivor区“To”是空的，紧接着进行GC，Eden中所有存活下来的对象都将会被复制到“To”区：

而在“From”区中，仍然存活的对象，会根据他们的年龄值来决定他们的去向：年龄值达到一定值（年龄阈值，可以通过 -XX:MaxTenuringThreshold来设置）的对象将会被移动到老年代中，没有达到阈值的对象将会被复制到“To”区域。

经过这次GC，Eden区和From区已经被清空。这个时候“From”和“To”区会交换他们的角色，也就是新的“To”就是上次GC的“From”，新的“From”就是上次GC的“To”。

不管怎样，都会保证名为“To”的Survivor区域是空的。

Minor GC会一直重复这样的过程，直到“To”区也被填满，“To”区被填满之后，会将所有对象移动到老年代中。

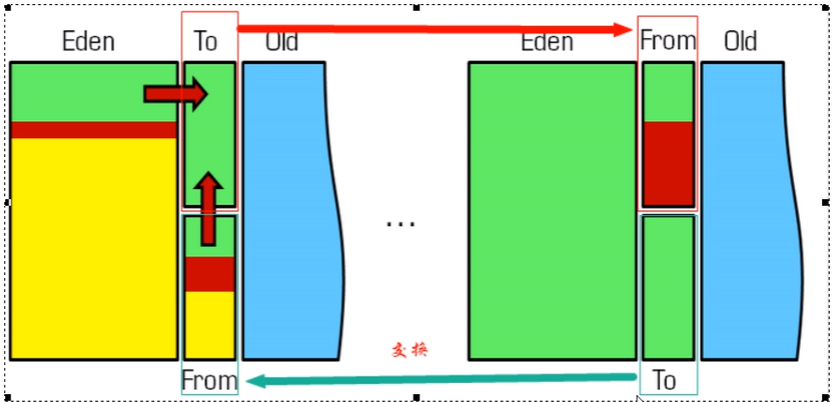

下图中：黄色的是已经被GC回收（杀死的），红色是存活的，绿色是剩余空间（因为不可能Eden区达到100%才进行GC的，所以肯定回味剩余空间（绿色））

进行了一次GC复制算法后，很显然，Eden区和刚刚的“From”区就空了（绿色），那么自然的，此From区就会变成下一次GC过程中的“To”区；————这就是所谓的“复制之后要交换，谁空谁是To”


因为Den区对象一般存活率较低，一般的，使用两块10%的内存作为空闲和活动区间，而另外80%的内存，则是用来给新建对象分配内存的。

一旦发生GC，将10%的活动区间与另外80%中存活的对象转移到10%的空闲区间。接下来，将之前90%的内存全部释放，以此类推！

（Eden：From：To = 8：1：1）

重申复制算法的优缺点：

优点：不会产生内存碎片，完整度极高；

缺点：浪费了那10%的内存空间，因为总要有10%的空区间是作为“To”区的必备条件。

复制算法弥补了标记/清除算法中，内存布局混乱的缺点，不过与此同时，它的缺点也是相当的明显：

1、它浪费了一般的内存，这太要命了（其实是8:1:1中的Survivor）；

2、如果对象的存活率很高，我们可以极端一点，假设是100%存活，那么我们需要将所有的对象都复制一遍，并将所有的引用地址重复一遍。复制这一工作所花费的时间，在对象存活率达到一定程度时，将会变得不可忽视。

所以从以上的描述中，不难看出，复制算法要想使用，最起码对象的存活率要非常低才行，而且最重要的是：我们必须要克服50%内存的浪费（是指Survivor区）。

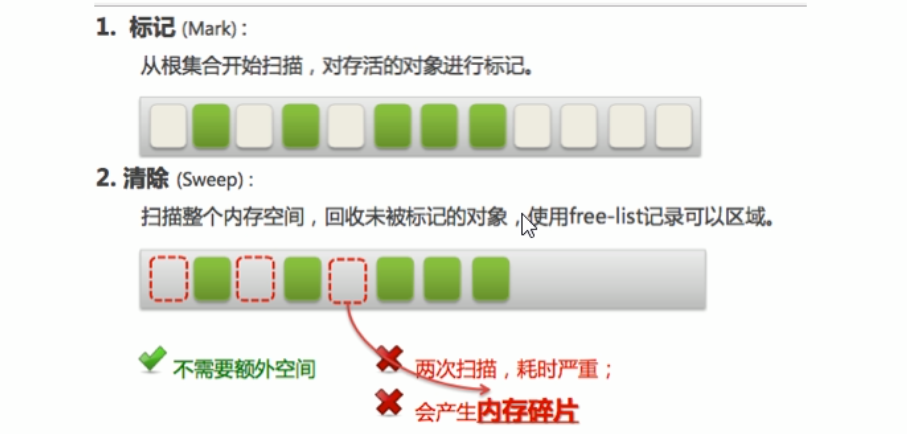

3、标记清除（Mark-Sweep）和标记整理（Mark-Compact）

老年代 一般是由标记清除或者是标记清除与标记整理的混合实现


注意：标记 是指对 活着的对象进行标记，回收哪些没被标记的对象。

优点：不需要额外的空间。

缺点：两次扫描，耗时严重；会产生内存碎片，

1、首先，它的缺点就是效率比较低（递归与全堆对象遍历——一次标记+一次清除），而且在进行GC的时候，需要停止应用程序，这会导致用户体验感非常差劲！

2、其次，主要的缺点就是这种方式清理出来的空闲内存是不连续的，这点不难理解，我们的死亡对象都是随机的出现在内存的各个角落的，现在把它们清除之后，内存的布局自然会乱七八糟。而为了应付这一点，JVM就不得不维持一个内存的空闲列表，这又是一种开销。而且在分配数组对象的时候，寻找连续的内存空间会不太好找。

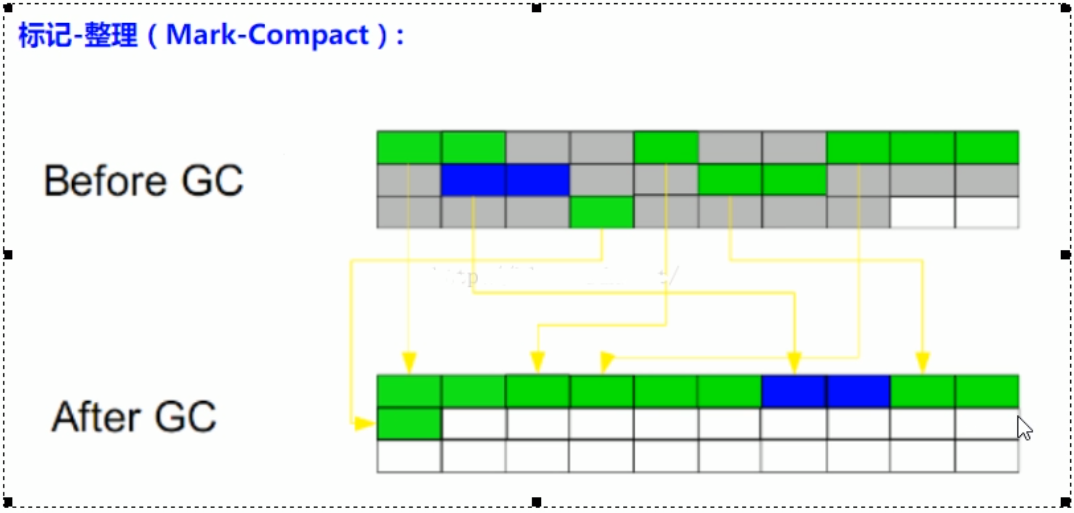

为了解决内存碎片的问题，自然而然地就引出了第3中算法（标记/整理算法）


标记/整理算法的唯一缺点就是效率也不高；不仅要标记所有存活对象，还要整理所有存活对象的引用地址。从效率上来说，标记/整理算法要低于复制算法。

4、3中算法的对比：

  • 内存效率：复制算法 > 标记清除算法 > 标记整理算法（此处的效率只是简单地对比时间复杂度，实际情况不一定如此）；

  • 内存整齐度：复制算法 = 标记整理算法 > 标记清除算法；

  • 内存利用率：标记整理算法 = 标记清除算法 > 复制算法；

结合上面3中算法的优缺点，是不是应该出现一个完美的算法（解决办法）？

答：无，没有最好的算法，只有最合适的算法————>分代收集算法！！！

九、思考一下几个问题（百度面试原题）

1、JVM内存模型以及分区，需要详细到每个区放什么？

2、堆连的分区：Eden，Survivor，from，to，老年代，各自的特点？

3、GC的三种收集方法：标记清除、标记整理、复制算法的原理与特点？

4、Minor GC和Full GC分别在什么发生？
